Quy cách lắp đặt giàn giáo nêm phổ biến

Hệ giàn giáo chống sàn thao tác phổ biến và thông dụng nhất hiện nay gồm 2 hệ : hệ giàn giáo ringlock và hệ giàn giáo nêm vietform. giàn giáo nêm hay còn được gọi là giàn giáo chống, nêm chống vì chúng tiện lợi gấp gọn dễ dàng vận chuyển cũng như lưu giữ tồn kho và có tải trọng chịu tải lớn. Bài viết dưới đây chúng ta cùng tìm hiểu quy cách giàn giáo nêm và cách lắp đặt giàn giáo nêm chống sàn phổ biến.

Thank you for reading this post, don't forget to subscribe!



Quy cách giàn giáo nêm

Hệ giàn giáo nêm vietform gồm 2 phần chính là cây chống đứng giáo nêm và thanh giằng ngang liên kết giàn giáo nêm. Bảng tra quy cách giàn giáo nêm dưới đây thể hiện rõ chi tiết từng bộ phần hợp thành bộ giàn giáo nêm chống sàn.

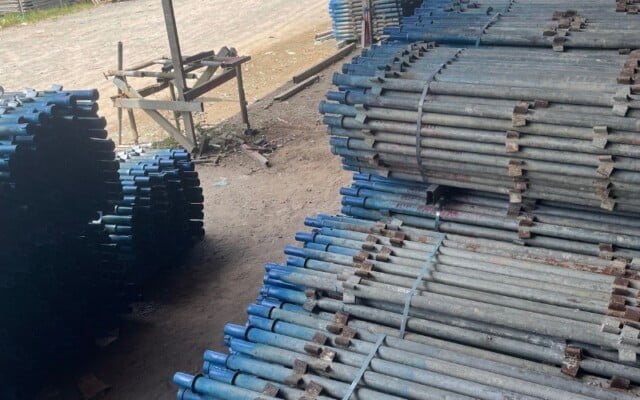

• Cây chống đứng giáo nêm hệ giàn giáo vietform

STT	Quy cách – thiết bị	Trọng lượng (kg)	Thép độ dày sản phẩm
1	Chống đứng giáo nêm 3000mm kẽm	8.8	dày từ 2mm – 2.3mm tuýp d49
2	Chống đứng giáo nêm 2500mm kẽm	7.8	dày từ 2mm – 2.3mm tuýp d49
3	Chống đứng giáo nêm 2000mm kẽm	6	dày từ 2mm – 2.3mm tuýp d49
4	Chống đứng giáo nêm 1500mm kẽm	4.9	dày từ 2mm – 2.3mm tuýp d49
5	Chống đứng giáo nêm 1000mm kẽm	3.3	dày từ 2mm – 2.3mm tuýp d49
6	Chống đứng giáo nêm 500mm kẽm	1.5	dày từ 2mm – 2.3mm tuýp d49



• Thanh giằng giáo nêm hệ giàn giáo vietform

STT	Quy cách – thiết bị	Trọng lượng (kg)	Thép độ dày sản phẩm
1	Thanh giằng giáo nêm 1500mm kẽm	2.9	dày từ 2mm – 2.3mm tuýp d42
2	Thanh giằng giáo nêm 1200mm kẽm	2.5	dày từ 2mm – 2.3mm tuýp d42
3	Thanh giằng giáo nêm 1000mm kẽm	2.2	dày từ 2mm – 2.3mm tuýp d42
4	Thanh giằng giáo nêm 600mm kẽm	1.3	dày từ 2mm – 2.3mm tuýp d42



• Phụ kiện giàn giáo nêm thi công

STT	Quy cách – thiết bị	Trọng lượng (kg)	Thép độ dày sản phẩm
1	Chống đà giáo nêm kẽm	3.3	dày từ 2mm – 2.3mm tuýp d42
2	Chống consol giáo nêm kẽm	8	dày từ 2mm – 2.3mm tuýp d42
3	Kích đầu U 34 500mm rỗng	1.8	dày từ 3.2mm
4	Kích chân giáo 34 500mm rỗng	1.8	dày từ 3.2mm
5	Thép hộp vuông 50 kẽm	16.4	dày từ 2mm
6	Thép xà gồ 5×10 kẽm	27	dày từ 2mm

XEM THÊM : BẢN VẼ GIÀN GIÁO NÊM

Cấu tạo giàn giáo nêm vietform | Giàn giáo hoa khế

Dàn giáo nêm gồm các phụ kiện được sản xuất từ thép tuýp D49 và tuýp D42 tạo thành như :

• Thanh giằng
• Thanh chống đà
• Chống consol
• Cột chống giáo nêm
• Kích u, kích chân, …

Kích thước giàn giáo nêm | Giàn giáo cây chống

• Cột chống giáo nêm được sản xuất từ thép tuýp D49 độ dày 2ly có đầu nòng ( đầu nối giàn giáo ). Chúng có quy cách chiều dài như : cột chống 1m – cột chống 1.5m – cột chống 2m – cột chống 2.5m – cột chống 3m
• Giằng giáo nêm  được sản xuất từ thép tuýp D42 độ dày 2ly ( u nêm – chốt nêm  ). Chúng có quy cách chiều dài như : giằng nêm 0.55m – giằng nêm 0.95m – giằng nêm 1.15m – giằng nêm 1.45m
• Chống đà giáo nêm được sản xuất từ thép tuýp D42 độ dày 2ly chiều dài cây chống đà 1.2m
• Chống A ( consol ) giáo nêm được sản xuất từ thép tuýp D42 độ dày 2ly chiều dài cây chống đà 1.2m
• Kích U thông thường là những cây kích U D34 500mm có độ dày ống 3.2ly đến 3.5ly – Chân kích thường là những cây kích chân D38 500mm có độ dày ống từ 3.5ly đến 4ly

Trên thị trường ngày nay thì hệ giàn giáo nêm có 2 loại phổ biến là giàn giáo nêm mạ kẽm và giàn giáo nêm sơn dầu.

Loại mạ kẽm được sử dụng nhiều hơn do có khả năng thích nghi với điều kiện khí hậu khắc nghiệt tốt, chống oxy hóa, thích hợp với mọi loại môi trường, thời tiết khác nhau

Còn loại sơn dầu thì dễ bị trầy, tróc lớp phủ bề mặt hơn. Giáo nêm sơn dầu giá thành rẽ hơn

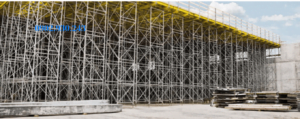

4 bước lắp đặt giàn giáo nêm trong xây dựng chống sàn

• Bước 1: Định vị kích chân và hiệu chỉnh độ cao lắp giáo nêm
• Bước 2: Lắp đầy đủ thanh giằng ngang và cây chống
• Bước 3: Tiếp đến là lắp chống consol và chống đà
• Bước 4: Lắp u kích và điều chỉnh lại chiều cao thích hợp để đặt hệ đỡ cốp pha, theo đúng yêu cầu và mục đích độ cao

XEM THÊM :

• Cập nhật giá bán và cho thuê giàn giáo nêm vietform mới nhất
• Cập nhật giá bán và cho thuê giàn giáo xây dựng mới nhất

Bản test tải chịu lực kiểm định giàn giáo nêm | Quatest3 giáo nêm

iàn giáo nêm gồm các cây chống đứng, tai giằng ngang liên kết, chống đà, chống consol chữ A và kích chân – kích đầu U liên kết với nhau tạo dựng thành 1 bộ giàn giáo hoàn chỉnh. Chúng có tác dụng tối ưu nhất khi dùng chống sàn đà xây dựng.

Thiết kế xây dựng và các toà nhà cao ốc, xí nghiệp – nhà xưởng khác nhau tuỳ theo mẫu mã cho nên giàn giáo nêm trong xây dựng được thiết kế đa dạng đầy đủ quy cách để đáp ứng các công trình theo từng bản vẽ thiết kế và thi công. Do đó các nhà thầu luôn luôn thiết lập kế hoạch lắp đặt sử dụng hệ giàn giáo sao cho phù hợp với công trình để đảm bảo an toàn và sử dụng tối ưu giàn giáo nhất có thể.Và đây là 1 trong những lý do bãn vẽ giàn giáo nêm được thiết kế đa dạng để phù hợp thi công các công trình xây dựng.

Cách tính giàn giáo nêm bản vẽ giàn giáo nêm công trình

Với các công trình xây dựng giàn giáo nêm hiện nay là theo bản vẽ thi công từng hạng mục bóc tách ( đơn vị m2 ). Qúy nhà thầu bóc tách khối lượng cần thuê hoặc mua giàn giáo nêm được tính theo 2 cách phổ biến nhất : quy đổi tính theo đơn vị cây ( từng mặt hàng phụ kiện ) và tính theo đơn vị kg.

Hiện nay chúng tôi gia công và sản xuất giàn giáo nêm theo kg với số tiền 26.500 vnđ/kg giá chưa bao gồm VAT và vận chuyển công trình.

1. Tra bảng báo giá cho thuê giàn giáo nêm
2. Tra bảng báo giá sản xuất giáo nêm

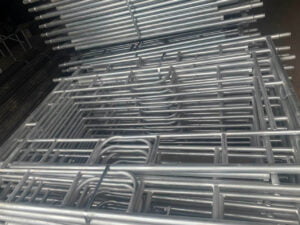

3. Tra bảng báo giá giáo kẽm 1.7m khung giàn giáo chống sàn và khung giàn giáo bao che
